Sebuah terobosan yang sangat berguna.
Regulator apapun dan bagaimana pun selama trafo converternya masih bagus,kit ini dapat bekerja dengan baik untuk menggantikan rangkaian regulator aslinya.Buang habis semua jalur rangkaian regulator asli (tentunya yg sudah rusak dan tidak dapat di repair lagi) bagian primer,dan kita hanya perlu dua titik pasang.Yaitu pin trafo yang terhubung dengan tegangan input ( VCC) biasanya 300v,dan pin yang menuju ke collector Transistor /IC regulator.

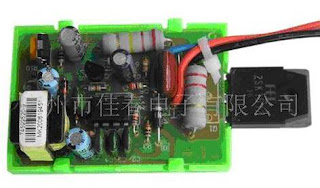

Cara pemasangan nya adalah amat sangat mudah .Regulator gacun hanya mempunyai tiga (3) jalur kabel; merah adalah VCC input yang nantinya dipasang pada titik trafo yg menuju collector TR/IC regulator.kabel hitam adalah ground ( negative) dan kabel biru adalah untuk feedback ( pendeteksi perubahan tegangan output, kabel ini bisa dipasang atau pun boleh dibiarkan saja ( itu hebatnya).
Biarkan /jangan di copot capasitor dan resistor yg berada dijalur VCC ke collector ( kapasitor/resistor osilasi trafo biasanya mulai 680pF-2n2F/2KV).
Pasang kabel hitam ke ground. pasang kabel merah ke kaki trafo collector (kabel merah ini di asumsikan sebagai pengganti collector TR/IC ),dan kabel biru ke jalur optocoupler ,jika ada.
Putar trimpot gacun pada posisi minimum ke kiri habis ( CCW ).hidupkan power supply.dan atur tegangan output regulator sebagaimana mestinya. TV biasanya 115V untuk B+ nya.5V untuk regulator DVD dsb.
berikut gambar pemasangannya:
cukup mudah bukan yaaa itung itung klu beli IC mahal..tapi ini hanyalah sebagai option teraklhir saja bilamana sudah tidak bisa di perbaiki lagi
